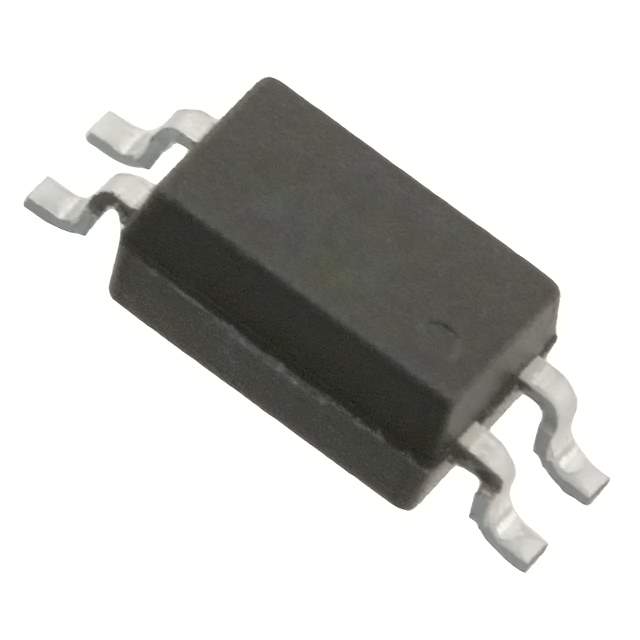

TCMT1109 Real Image TCMT1109 real image7161 TCMT1109 real image7162
TCMT1109 Real Image TCMT1109 real image7161 TCMT1109 real image7162
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

TCMT1109

Teil Nr. TCMT1109
Hersteller Vishay
Katalog Optoisolators - Transistor, Photovoltaic Output
Beschreibung DC-IN 1-CH Transistor DC-OUT 4-Pin SSOP T/R / OPTOISOLATOR 3.75KV TRANS 4-SOP
Datenblatt
TCMT1109 Datenblatt
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorien Isolators
Hersteller Vishay
Verpackung Reel - TR
Status Active
Anzahl von Kanälen 1
Isolation Spannung 3750Vrms
Minimales DC-Stromübertragungsverhältnis 200% @ 5mA
Maximales DC-Stromübertragungsverhältnis 400% @ 5mA
Einschalt- und Ausschaltzeitpunkt 9.5μs, 8.5μs
Anstiegs- und Abfallzeit 5.5μs, 7μs
Eingabe Typ DC
Ausgangstyp Transistor
Maximale Ausgangsspannung 70V
Kanal-Ausgangsstrom 50mA
Vorwärtsspannung 1.35V
Dauerdurchlassstrom- Max 60mA
Vce Sättigung (Max) 300mV
Temperaturbereich - Betrieb -40°C to 100°C
Montage SMD (SMT)
Koffer/Paket 4-SOP
Zustand der Lagerung Dry storage cabinet & Humidity protection package
Win Source Teilenummer 032043-TCMT1109
Handelt es sich um ein häufig verwendetes Teil? Yes
Popularität High
Gefälschte Bedrohung auf dem freien Markt 35 pct.
Stand von Angebot und Nachfrage Balance
Anwendungsbereich Used in Communications & Networking, Consumer Electronics
Familienname TCMT1103
Einführung Datum November 19, 2003
ECCN EAR99
Herkunftsland Malaysia
Halogenfrei Compliant
Geschätztes EOL-Datum 2025
Ultra Librarian 3D-Modell Ultra Librarian TCMT1109 CAD-Modell

Beschreibung

The Vishay TCMT1109 optoisolator is a transistor output type with an isolation voltage of 3750Vrms.

  • Forward Voltage: 1.35V
  • Input Type: DC
  • Number of Channels: 1
  • Vce Saturation (Max): 300mV
  • Minimum DC Current Transfer Ratio: 200% @ 5mA
  • Maximum DC Current Transfer Ratio: 400% @ 5mA
  • Switching Turn-On Time: 9.5μs
  • Switching Turn-Off Time: 8.5μs
  • Rise Time: 5.5μs
  • Fall Time: 7μs
  • Maximum Output Voltage: 70V
  • Channel Output Current: 50mA
  • Continuous Forward Current: maximum 60mA
  • Package Type: 4-SOP
  • Mounting: SMD (SMT)
  • Category: isolators
  • Status: active
  • Supply and Demand Status: balanced
