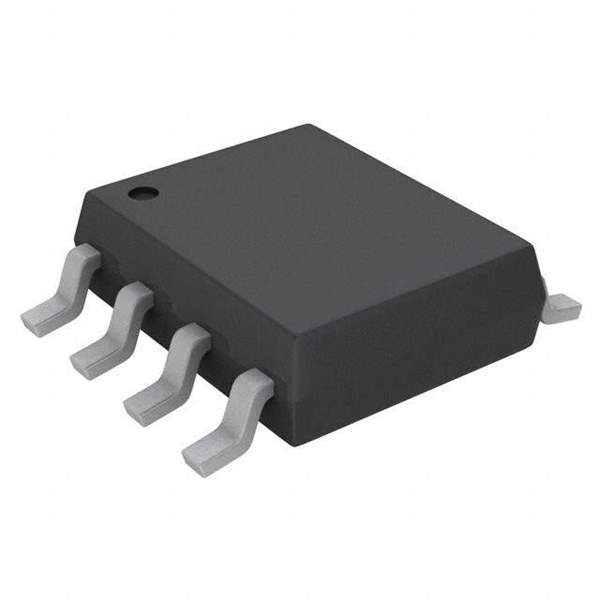

TLP2161(F) Real Image
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

TLP2161(F)

Teil Nr. TLP2161(F)
Hersteller Toshiba Semiconductor and Storage
Katalog Optoisolators - Logic Output
Beschreibung OPTOISO 2.5KV 2CH PUSH PULL 8SO / Logic Output Optoisolator 15MBd Push-Pull, Totem Pole 2500Vrms 2 Channel 20kV/µs CMTI 8-SO
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorie Isolators>Optoisolators - Logic Output
Mfr Toshiba Semiconductor and Storage
Paket Tube
Anzahl von Kanälen 2
Eingänge - Seite 1/Seite 2 2/0
Spannung - Isolierung 2500Vrms
Gleichtaktstörfestigkeit (Min) 20kV/µs
Eingabe Typ DC
Ausgangstyp Push-Pull, Totem Pole
Strom - Ausgang / Kanal 10 mA
Datenrate 15MBd
Ausbreitungsverzögerung tpLH / tpHL (Max) 80ns, 80ns
Anstiegs/Abfallzeit (Typ) 3ns, 3ns
Spannung - Vorwärts (Vf) (Typ) 1.5V
Strom - DC Vorwärts (If) (Max) 10mA
Spannung - Versorgung 2.7V ~ 5.5V
Temperaturbereich - Betrieb -40°C ~ 125°C
Montage SMD (SMT)
Verpackung / Koffer 8-SOIC (0.154", 3.90mm Width)
Lieferant Gerätepaket 8-SO
Basis-Produktnummer TLP2161
MSL-Stufe 1 (Unlimited)
ECCN EAR99
HTSUS 8541.49.8000
Andere Namen TLP2161F
Standard-Paket 100
Win Source Teilenummer 1207984-TLP2161(F)
Gefälschte Bedrohung auf dem freien Markt 68 pct.
Ultra Librarian 3D-Modell Ultra Librarian TLP2161(F) CAD-Modell

Beschreibung

The TLP2161(F) is an optoisolator from Toshiba Semiconductor and Storage with a push-pull, totem pole output type and a data rate of 15MBd.

  • Input Type: DC
  • Maximum DC Forward Current: 10mA
  • Typical Forward Voltage: 1.5V
  • Rise and Fall Time: 3ns and 3ns respectively
  • Number of Channels: 2
  • Isolation Voltage: 2500Vrms
  • Common Mode Transient Immunity: 20kV/μs
  • Propagation Delay tpLH / tpHL (Max): 80ns and 80ns
  • Voltage Supply Range: 2.7V to 5.5V
  • Package/Case: 8-SOIC (0.154", 3.90mm Width)
  • Operating Temperature Range: -40°C to 125°C
