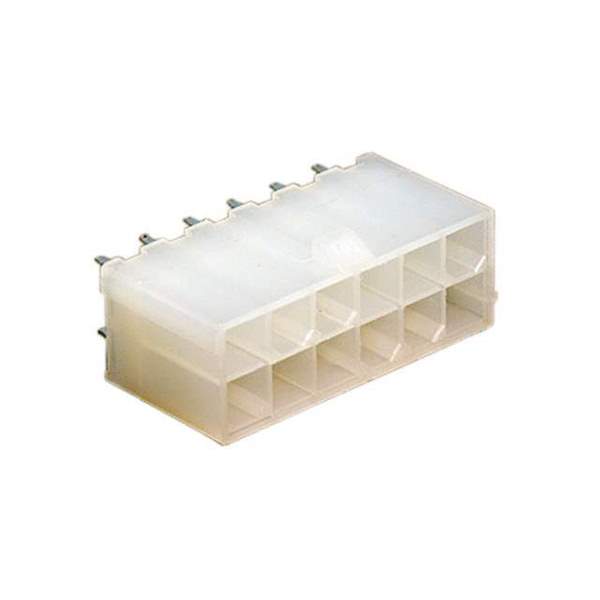

0039281123 Real Image
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

0039281123

Teil Nr. 0039281123
Hersteller Molex, LLC
Katalog Rectangular Connectors
Beschreibung CONN HEADER VERT 12POS 4.2MM / Connector Header Through Hole 12 position 0.165" (4.20mm)
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorie Connectors, Interconnects - Rectangular Connectors - Headers, Male Pins
Mfr Molex, LLC
Serie Mini-Fit Jr 5566
Paket Bulk
Produktstatus Active
Stecker Typ Header
Kontakt Typ Male Pin
Teilung - Paarung 0.165" (4.20mm)
Anzahl der Positionen 12
Anzahl der Zeilen 2
Reihenabstand - Paarung 0.165" (4.20mm)
Anzahl der geladenen Positionen All
Stil Board to Cable/Wire
Abdecken Shrouded - 4 Wall
Montage Typ Through Hole
Terminierung Solder
Art der Befestigung Locking Ramp
Kontakt Länge - Post 0.138" (3.50mm)
Höhe der Isolierung 0.504" (12.80mm)
Kontakt Form Square
Kontaktoberfläche - Stecken Tin
Dicke der Kontaktoberfläche - Steckverbindung 35.4µin (0.90µm)
Kontaktoberfläche - Post Tin
Kontakt Material Brass
Isoliermaterial Polyamide (PA66), Nylon 6/6
Material Entflammbarkeitsklasse UL94 V-2
Farbe der Isolierung Natural
Dicke der Kontaktfläche - Pfosten 35.0µin (0.90µm)
Anwendungen General Purpose, Industrial, Telecommunications
Basis-Produktnummer 003928
Standard-Paket 225 pcs
MSL-Stufe 1 (Unlimited)
REACH-Status REACH Unaffected
ECCN EAR99
HTSUS 8536.69.4040
Win Source Teilenummer 855850-0039281123
Gefälschte Bedrohung auf dem freien Markt 35pct.
Ultra Librarian 3D-Modell Ultra Librarian 0039281123 CAD-Modell

Beschreibung

The Mini-Fit Jr 5566 series is a 12-position male pin header connector designed for reliable and secure connections in electronic applications.

  • Series: Mini-Fit Jr 5566
  • Positions: 12
  • Contact Material: Brass
  • Applications: General Purpose, Industrial, Telecommunications
  • Mounting: Through-Hole
  • Pitch: 0.165" (4.20mm)
  • Contact Finish: Tin
  • Insulation Material: Polyamide (PA66) and Nylon 6/6
  • Shrouding: Shrouded, 4 walls
  • Insulation Height: 0.504" (12.80mm)
  • Product Status: Active
  • Standard Package: 225 pcs
  • Fastening Type: Locking Ramp
