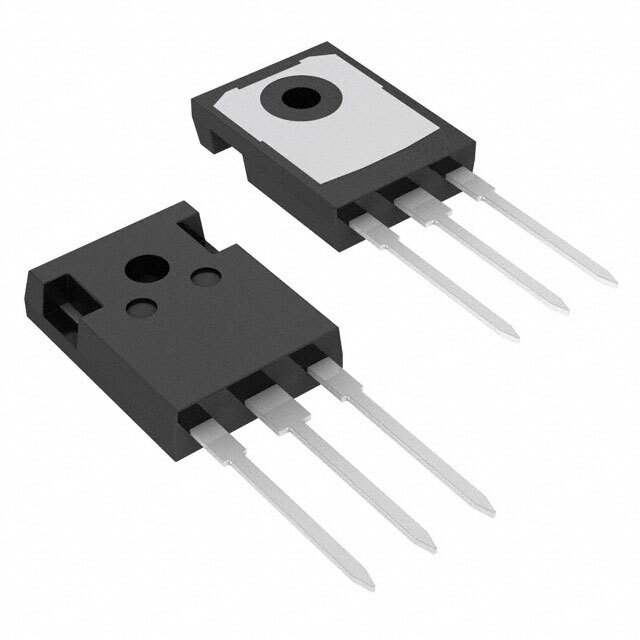

FGH40T100SMD Real Image FGH40T100SMD Real Image1 FGH40T100SMD Real Image2 FGH40T100SMD Real Image3 FGH40T100SMD Real Image4
FGH40T100SMD Real Image FGH40T100SMD Real Image1 FGH40T100SMD Real Image2 FGH40T100SMD Real Image3 FGH40T100SMD Real Image4
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

FGH40T100SMD

Teil Nr. FGH40T100SMD
Hersteller Fairchild/ON Semiconductor
Katalog IGBTs - Single
Beschreibung IGBT 1000V 80A 333W TO247-3
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorien Discrete Semiconductor Products
Hersteller Fairchild/ON Semiconductor
Verpackung Tube/Rail
Status Active
IGBT-Typ Trench Field Stop
VCEO Maximale Kollektor-Emitter-Durchbruchsspannung 1000V
Maximaler Strom Kollektor 80A
Gepulster Kollektorstrom 120A
Kollektor-Emitter-Sättigungsspannung (Max) 2.3V @ 15V, 40A
Maximale Verlustleistung 333W
Gesamte Schaltenergie (Ets) 2.35mJ (on), 1.15mJ (off)
Eingabe Typ Standard
Gate-Gebühr 265nC
Einschalt- und Ausschaltverzögerungszeit 29ns/285ns
Testbedingungen 600V, 40A, 10 Ohm, 15V
Rücklaufende Erholungszeit (trr) 78ns
Temperaturbereich - Betrieb -55°C to 175°C (TJ)
Montage Through Hole
Koffer/Paket TO-247-3
Zustand der Lagerung Dry storage cabinet & Humidity protection package
Win Source Teilenummer 001173-FGH40T100SMD
Rohmaterialien Based on silicon element (Si) ; Blue-grey metallic luster
Popularität Medium
Gefälschte Bedrohung auf dem freien Markt 39 pct.
Stand von Angebot und Nachfrage Balance
Menge pro Paket 450
Ultra Librarian 3D-Modell Ultra Librarian FGH40T100SMD CAD-Modell

Beschreibung

The FGH40T100SMD from Fairchild/ON Semiconductor is a high-performance IGBT designed for various electronic applications.

  • Technology: Trench Field Stop
  • Current Collector (Max): 80A
  • Collector-Emitter Breakdown Voltage (Max): 1000V
  • Power Dissipation (Max): 333W
  • Mounting: Through-Hole
  • Package: TO-247-3
  • Temperature Range: -55°C to 175°C (TJ)
  • Pulsed Collector Current: 120A
