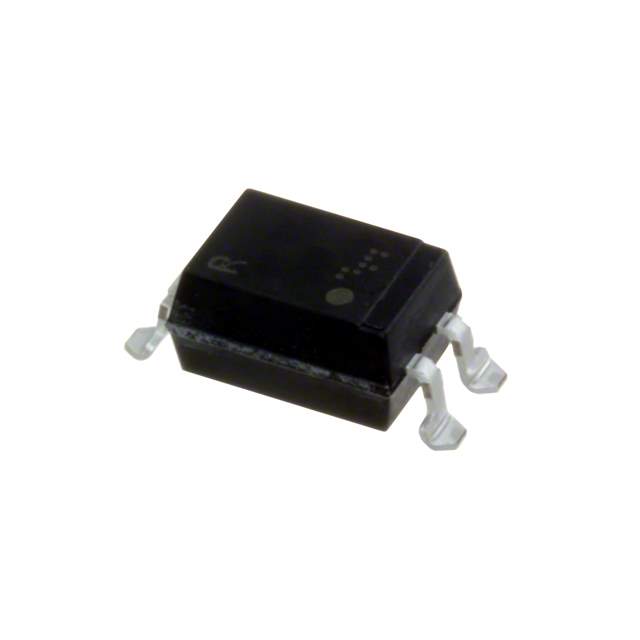

PS2501L-1-F3-A CEL PS2501L-1-F3-A Real Image

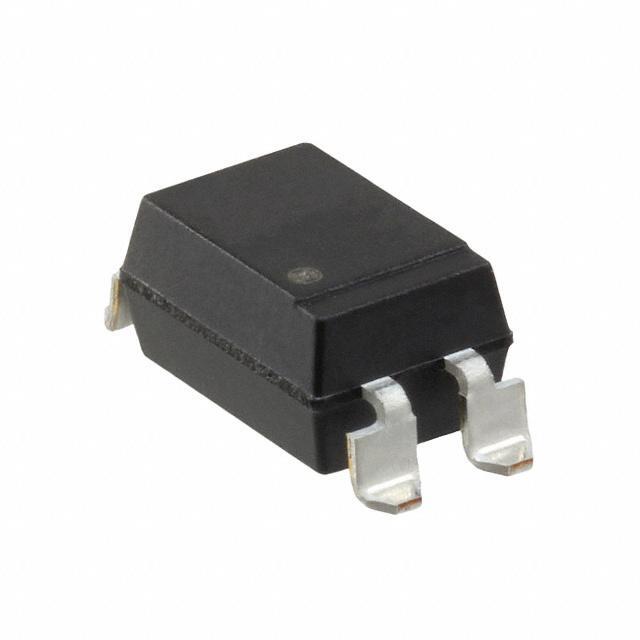

PS2501L-1-F3-A CEL PS2501L-1-F3-A Real Image
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

PS2501L-1-F3-A

Teil Nr. PS2501L-1-F3-A
Hersteller CEL
Katalog Optoisolators - Transistor, Photovoltaic Output
Beschreibung OPTOISOLATOR 5KV TRANS 4SMD / DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R
Datenblatt
PS2501L-1-F3-A Datenblatt
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorien Isolators
Hersteller CEL
Verpackung Reel - TR
Status Active
Anzahl von Kanälen 1
Isolation Spannung 5000Vrms
Minimales DC-Stromübertragungsverhältnis 80% @ 5mA
Maximales DC-Stromübertragungsverhältnis 600% @ 5mA
Anstiegs- und Abfallzeit 3μs, 5μs
Eingabe Typ DC
Ausgangstyp Transistor
Maximale Ausgangsspannung 80V
Kanal-Ausgangsstrom 50mA
Vorwärtsspannung 1.17V
Dauerdurchlassstrom- Max 80mA
Vce Sättigung (Max) 300mV
Temperaturbereich - Betrieb -55°C to 100°C
Montage SMD (SMT)
Koffer/Paket 4-SMD
Zustand der Lagerung Dry storage cabinet & Humidity protection package
Win Source Teilenummer 026865-PS2501L-1-F3-A
Handelt es sich um ein häufig verwendetes Teil? Yes
Popularität High
Gefälschte Bedrohung auf dem freien Markt 68 pct.
Stand von Angebot und Nachfrage Sufficient
Familienname PS2501L-1
Einführung Datum November 01, 2001
ECCN EAR99
Herkunftsland Japan
Geschätztes EOL-Datum Not Applicable
Ultra Librarian 3D-Modell Ultra Librarian PS2501L-1-F3-A CAD-Modell

Beschreibung

The PS2501L-1-F3-A is a transistor output optocoupler in 4-SMD package from CEL.

  • Maximum Forward Voltage: 1.17V
  • Vce Saturation (max): 300mV
  • Isolation Voltage: 5000Vrms
  • Minimum DC Current Transfer Ratio: 80% @ 5mA
  • Channel Output: Single channel
  • Maximum Output Voltage: 80V
  • Channel Output Current: 50mA
  • Continuous Forward Current-Max: 80mA
  • Switching Turn-On Time: -
  • Switching Turn-Off Time: -
  • Rise Time: 3μs
  • Fall Time: 5μs
  • Operating Temperature Range: -55°C to 100°C
